关于中心钻的使用相关知识

中心钻是加工中心孔用的工具·除此之外，也可用于定点或孔面倒角加工。

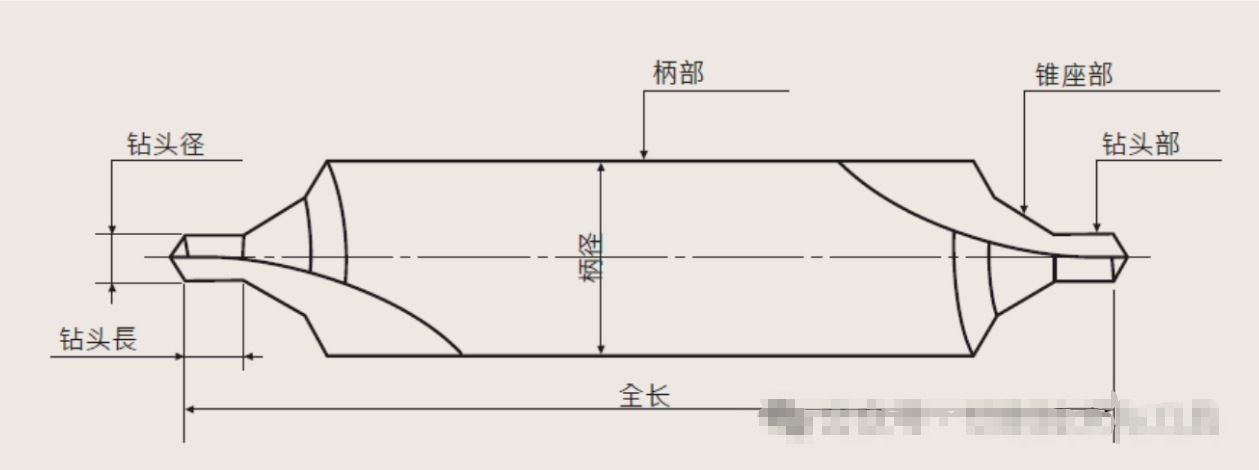

中心钻各部位名称：

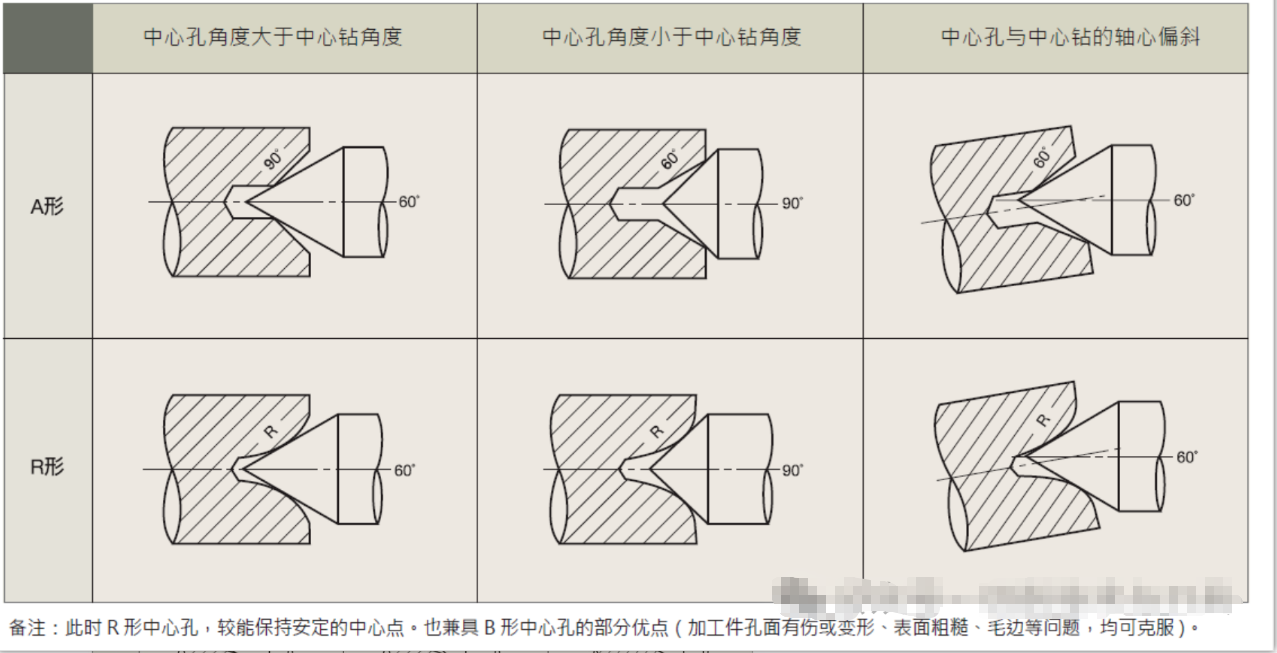

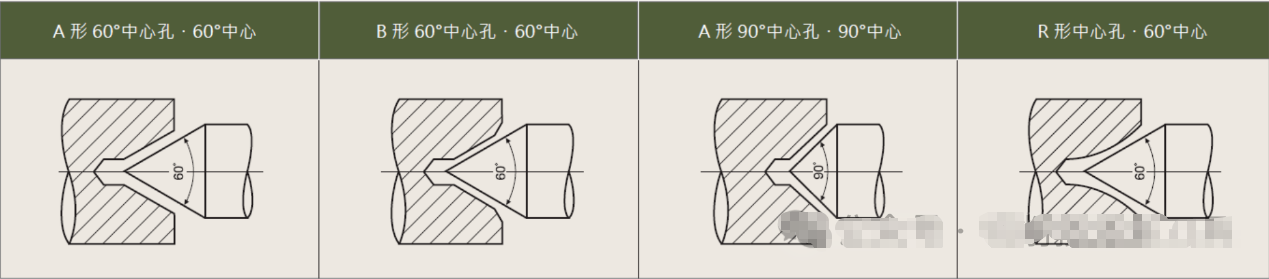

中心孔形状及角度

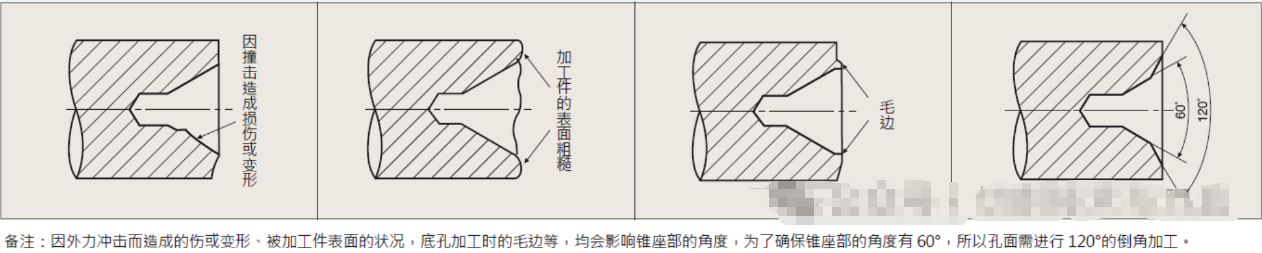

B形中心孔的作用：

R形中心孔的作用：

中心钻是一种用于在工件端面预先加工定位孔的专用刀具，主要作用是为后续钻孔、车削或磨削工序提供精确的定心引导，防止其他刀具加工时发生偏移，确保孔的同轴度和加工精度。

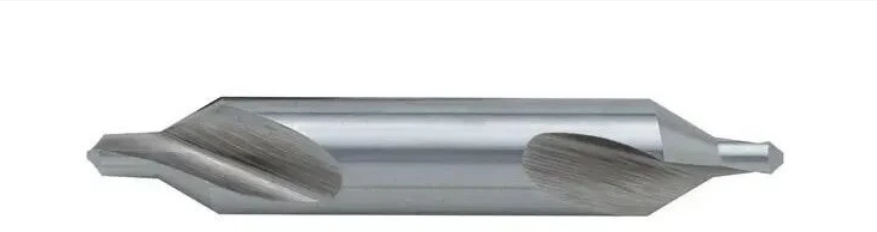

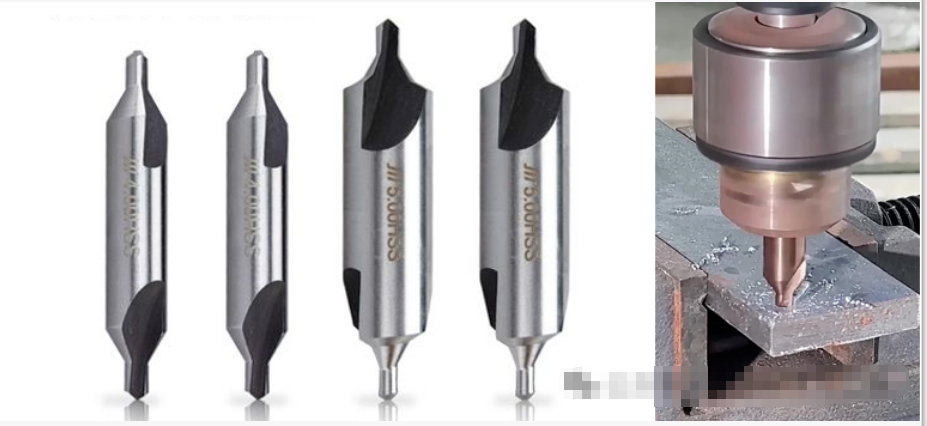

                                                                                  中心钻

01 中心钻的结构及类型

中心钻通常由切削部分和导向部分组成，前端为60°或90°锥角，与顶尖配合，实现精确定位。最常见的中心钻分为三种类型，它们的形状和用途略有区别：

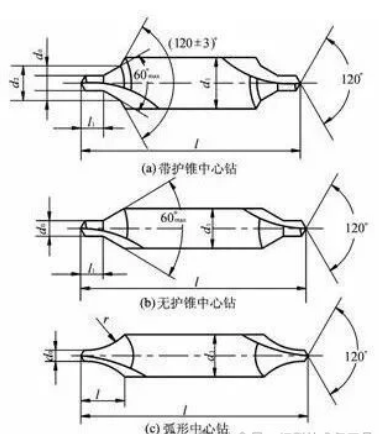

                     三种常见的中心钻

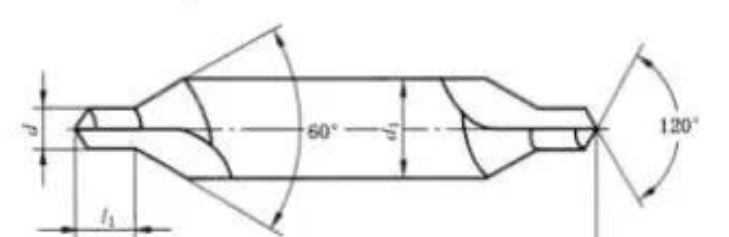

①A型（不带护锥的中心钻）

特点：加工后仅有一段60°的锥面和一个短圆柱孔。

②B型（带护锥）

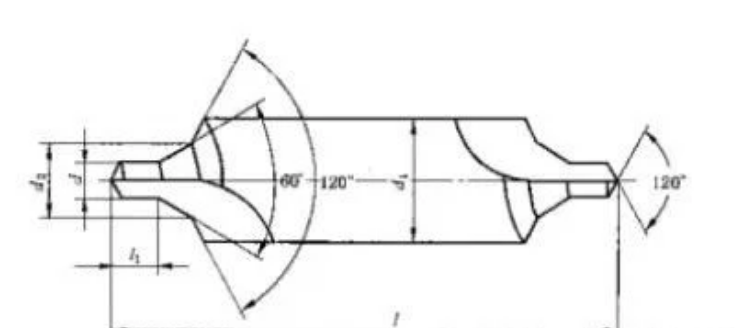

特点：在60°锥面的前端，还有一个120°的保护锥面。

主要用途：用于加工精度要求高、需保护60°锥面不被碰伤或磨损的工件。120°护锥可以保护中心孔，并在热处理后便于修复。

特点：其尖端为圆弧形，而非60°圆锥。

02 中心钻特点

中心钻虽然小巧，但具有非常鲜明和重要的特点：

①高精度定位：中心钻钻孔的核心作用是为工件提供高精度的中心定位。这个定位孔的精度直接决定了后续车削、磨削加工的同轴度和圆度。

                                                                                        车削中心孔定位

②结构短小刚性好：中心钻通常很短，这种结构使其具有非常好的刚性，在钻孔时不易产生弯曲和振动，从而保证了孔位的准确性。

③复合刀具功能：标准的中心钻集成了钻头和倒角刀的功能。它能一次性地钻出引导孔并加工出60°的保护锥面，效率高。

④60°顶尖锥角：中心钻加工出的锥面角度通常为60°，这与车床、磨床顶尖的锥角完全匹配，确保了工件与顶尖的完美贴合。

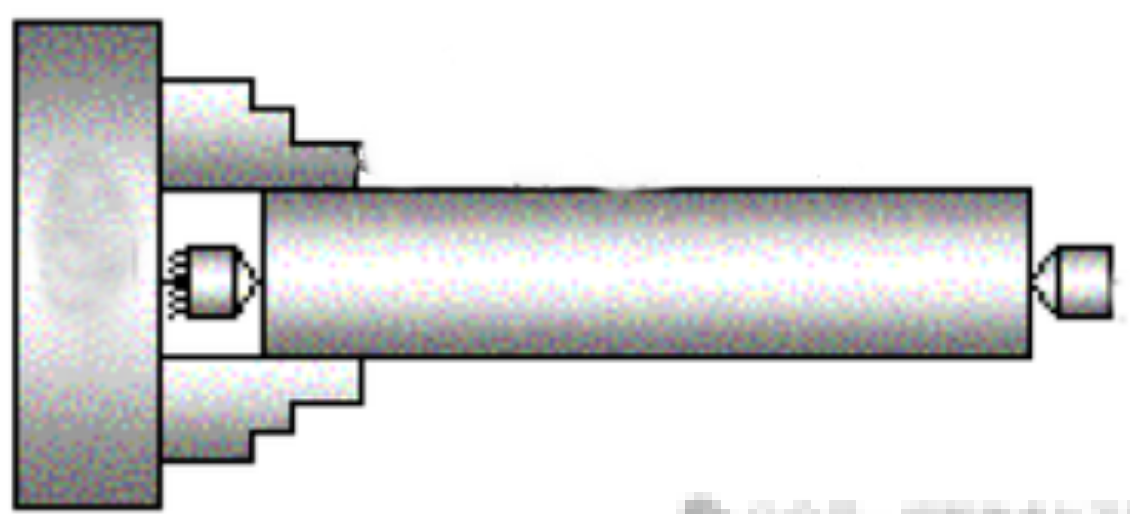

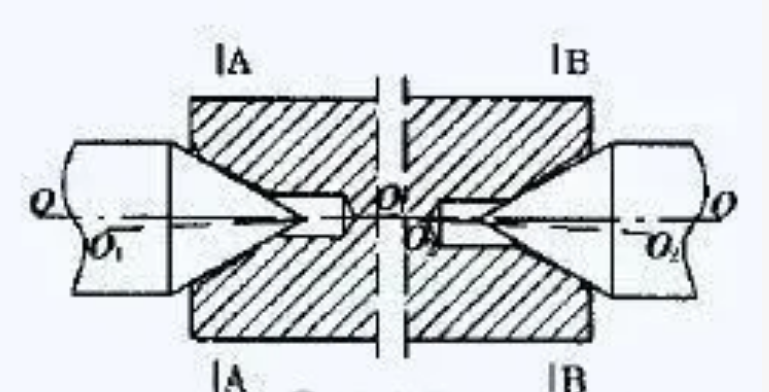

                                           通过中心孔定位

 03 中心钻的应用

中心钻的应用贯穿于轴类零件加工的始末，其主要应用场景包括：

①车削加工前的预备工序（核心应用）

在车床上加工长径比大的轴类零件时，通常采用“一夹一顶”的方式（一端用卡盘夹紧，另一端用尾座顶尖顶住）。此时，必须在工件的端面用中心钻加工出中心孔，才能让尾座顶尖顶入，为工件提供稳定的支撑和定位。

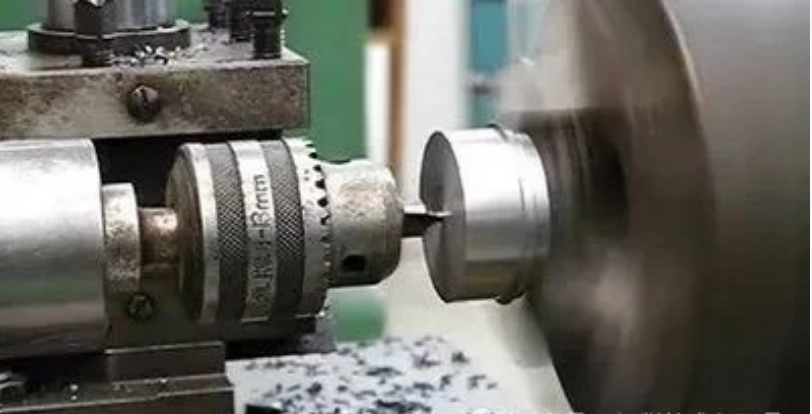

                                                      车削加孔钻中心孔

高精度的磨削加工对定位基准的要求更高。同样需要先在工件两端打出高精度的中心孔，然后架设在磨床的前后顶尖上进行磨削，以保证极高的同轴度和圆度。

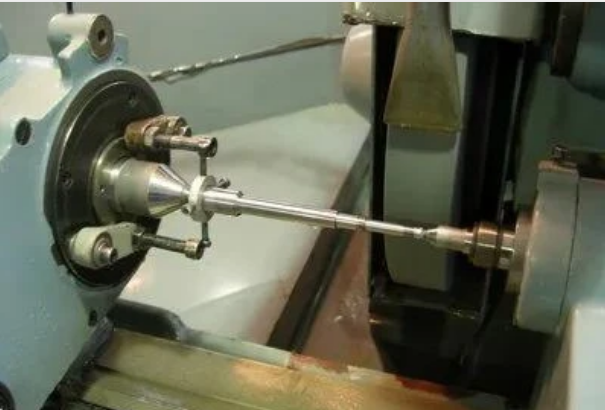

                           车轴零件磨外圆以中心孔定位

③为钻孔提供引导

在钻削大型或深孔之前，可以先使用中心钻在预定位置加工出一个浅孔。这个浅孔可以精确地定位，并能有效地引导后续的钻头钻入，防止钻头刚接触工件时发生“滑移”而导致孔位偏移。在这种情况下，中心钻的作用更侧重于定位而非加工顶尖孔。

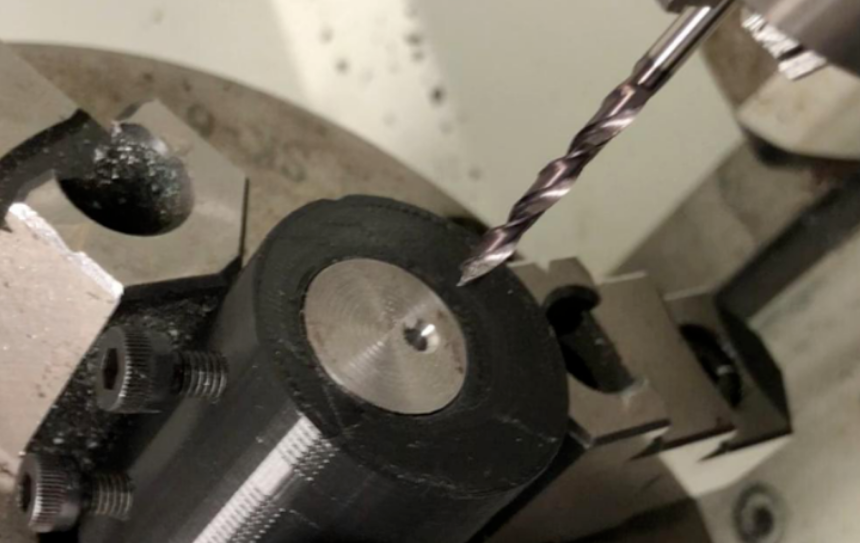

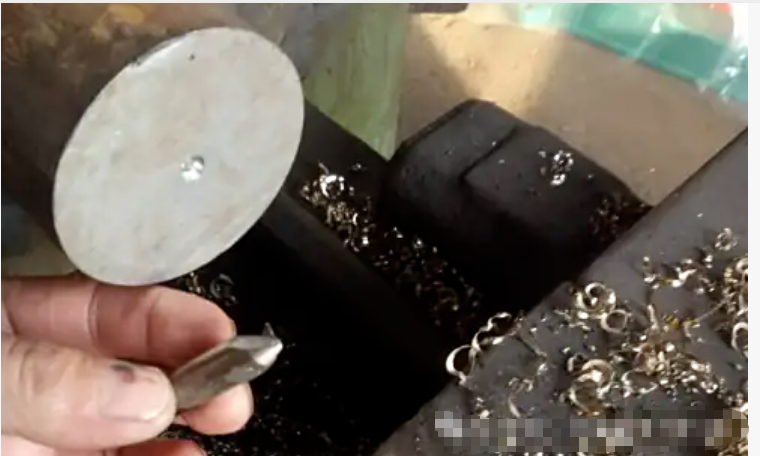

                                                      预钻中心孔后再钻孔

④加工精密零件的定位基准

对于一些需要多次装夹或在不同工序中加工的精密零件，其设计基准可能就是两端的中心孔。这些中心孔保证了零件在所有加工环节中都具有统一、精确的定位基准。

 04 使用注意事项

①选择合适的类型：根据工件材料和精度要求，正确选择A型或B型中心钻。

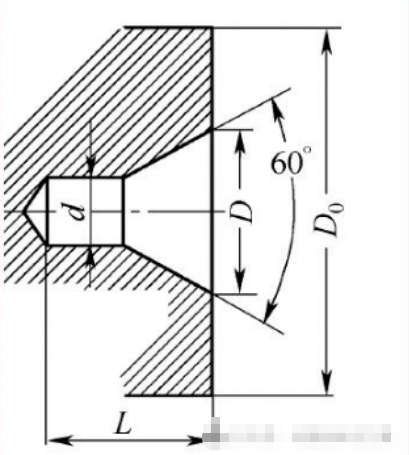

                                A型中心孔

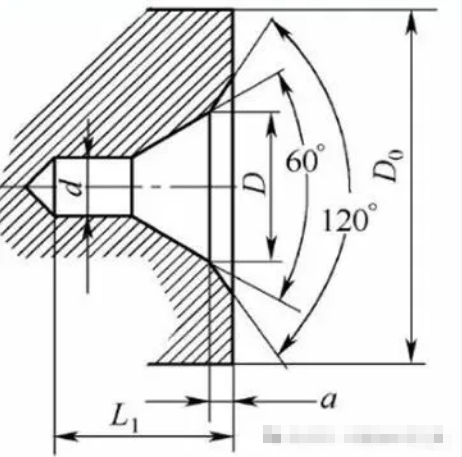

                                      B型中心孔

②正确安装：在钻夹头中装夹时，应夹持中心钻的圆柱柄部，并保证旋转同心，避免跳动。

③合理选择转速：由于中心钻的钻芯很薄，易折断，应选择较高的转速和较小的进给量，手动均匀进给。

④充分冷却润滑：尤其是加工钢件时，需要使用切削液进行冷却和润滑，以减少磨损，提高孔的质量并防止中心钻烧毁。

⑤对准中心：开始钻孔前，务必确保中心钻的轴线与工件的旋转中心对齐，否则会钻偏甚至折断钻头。

 05总结

中心钻是一种结构简单但至关重要的定位刀具。其高精度、高刚性、复合功能的特点，使其成为轴类零件加工中不可或缺的第一步。它的正确使用，为整个加工过程的精度和稳定性奠定了坚实的基础。
