锯片铣刀知识
锯片铣刀
1）使用锯片铣刀时，对于宽度大于3mm以上的锯片铣刀应采用左右交错齿，使切屑变窄，小于槽的宽度，改善容屑和排屑条件。刀齿分屑形式如图1-44所示。图1-44a适合切削平底槽。图1-44b、c、d三种适合切断。

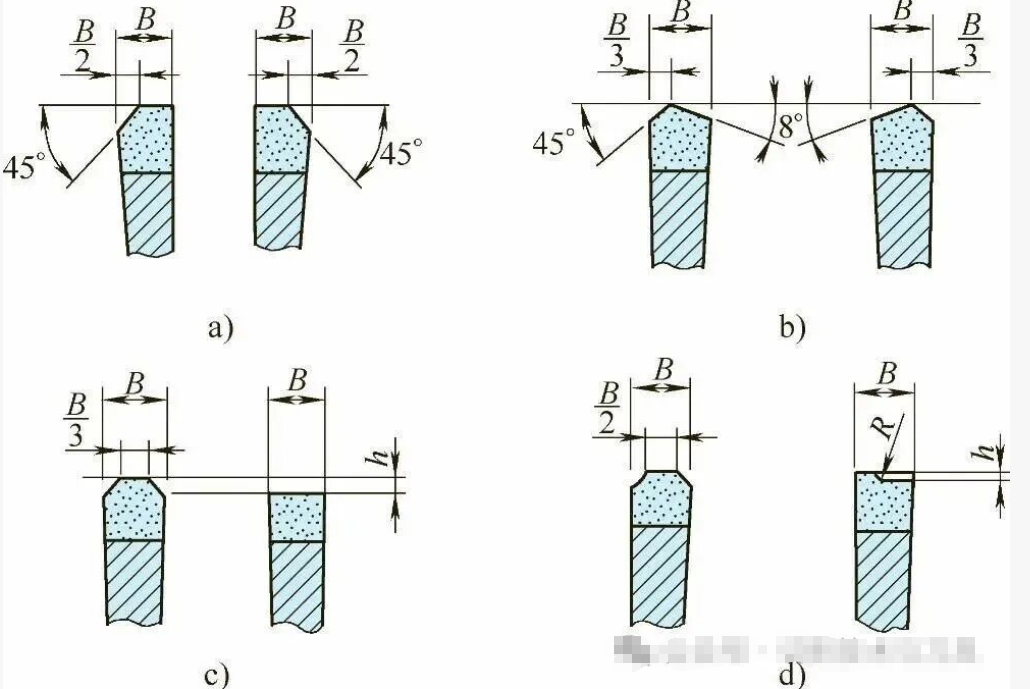

图1-44 锯片铣刀刀齿分屑形式
2）切断或切槽时出现振动较大，其中一个原因是锯片铣刀的后角大，从而引起振动。一般情况下后角αo=4°～5°。可用磨石在后面上磨出一个宽度为0.1～0.15mm的“预磨损带”，切削时起到支撑作用，会有效减轻振动。“预磨损带”表面粗糙度应在Ra0.8μm以下。
3）使用大直径锯片铣刀加工较浅的槽，为了增强刀体刚性，可用两个夹盘夹持刀体（图1-43）。刀杆上的刀垫要淬火，两平面一定要平行，刀垫内孔与刀杆之间要有0.5mm的间隙，防止孔与端面不垂直引起锯片偏摆，切削时产生振动。
4）锯片铣刀不宜采用密齿，铣削碳钢、合金钢、铸铁选用中等齿数，铣削铝合金、不锈钢等塑性较大的材料应选用稀齿，增大容屑空间，同时容屑槽应采用光滑的大圆弧，有利于排屑。
5）锯片铣刀或三面刃铣刀应尽量靠近主轴方向安装，切断时，工件夹持时应将切口靠近钳口或压板，增加工件的刚性，防止切断时产生振动。

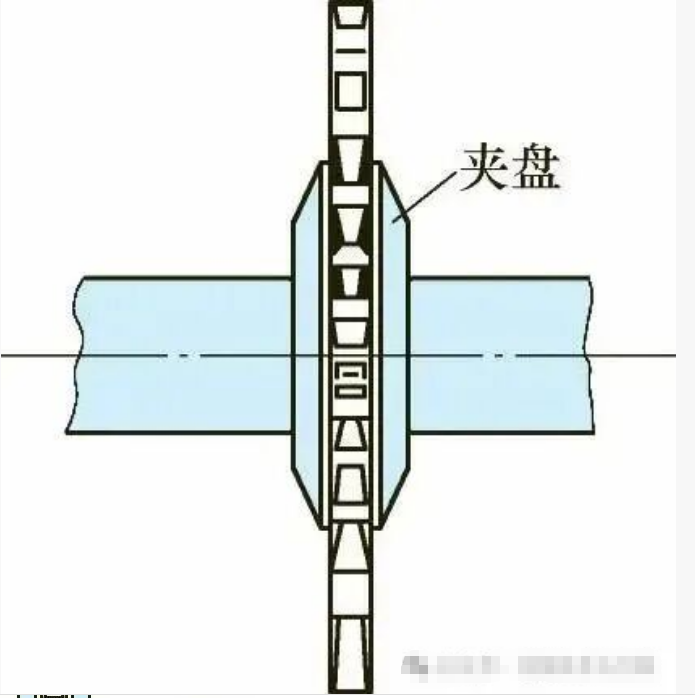

图1-45 夹盘增加刚性
6）采用锯片铣刀能否顺利实现高速切断，关键是使用好锯片铣刀，由于刀体薄，刚性较差，加工条件不好，排屑比较困难，刀齿散热条件较差，若操作不当，很容易产生打刀，因此应采取一些必要的措施：
①刀具必须夹牢固，采用键与刀杆连接，防止切削时锯片铣刀与刀杆发生相对转动产生扎刀而造成打刀。
②要保持切削刃锋利，不要使用两侧刀尖磨损不均的锯片铣刀。
③刀杆应采用40Cr并经淬火，硬度为42～45HRC，刀杆装到机床上径向圆跳动应小于0.03mm。如果刀杆跳动过大，而且各刀齿吃刀量不均匀，会造成各刀齿磨损也不均匀，少数刀齿过早达到磨钝标准，使刀具整体寿命下降，切削时刀齿跳动大，容易引起切削振动。
④工作前应首先核准万能铣床回转工作台的“零位”，否则工作台若走斜线，与刀片旋转面不平行，可能会造成锯片刀体扭曲而打刀。
三、切削用量的选择
1）吃刀量选择的原则。一次进给吃刀量小于或等于铣刀宽度的4倍，即ap=4b（b—铣刀宽度），过大的吃刀量排屑不好，切屑容易堵塞在容屑槽内，使切削无法进行，甚至产生打刀。
2）吃刀量增大时，应减小进给量。铣较浅的槽时，应增加进给量，以保持合理的切屑厚度，可提高刀具的寿命。
三面刃铣刀和锯片铣刀切削用量的选择见图1-46和表1-2、表1-3。

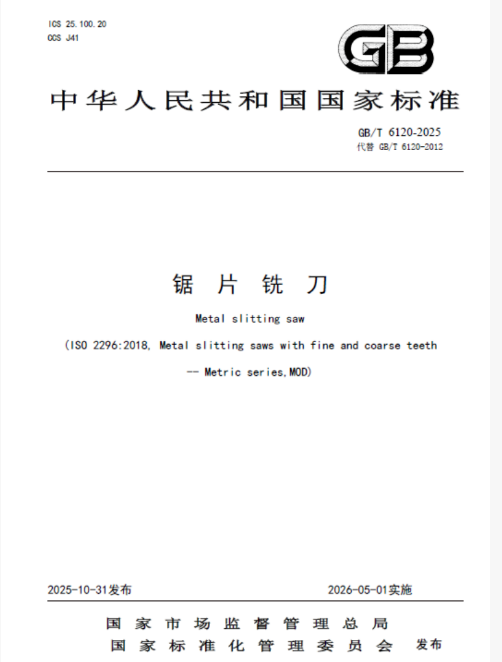

国家标准GB/T 6120-2025《锯片铣刀》
一、标准基本信息概览
••
标准号：GB/T 6120-2025 ••
标准名称：锯片铣刀（Metal Slitting Saw） ••
发布与实施日期：2025年10月31日发布，2026年5月1日实施 ••
代替关系：全部代替GB/T 6120-2012 ••
归口单位：全国刀具标准化技术委员会（TC91） ••
主管部门：中国机械工业联合会 ••
采标情况：修改采用ISO 2296:2018（金属用细齿和粗齿锯片铣刀米制系列） ••
主要起草单位：常州鼎森传动科技有限公司、浙江浪潮精密机械有限公司、江阴塞特精密工具有限公司、南阳鼎泰高科有限公司、成都工具研究所有限公司 ••
主要起草人：周佼、夏海甬、陆少峰、王馨、文志民、李政、彭子阳、陈文浪、许刚
二、标准主要变化与亮点解读
1.1.
结构调整： ••
删除2012版中“符号”章节，新增“术语和定义”章节（第3章），使标准更符合现代标准化体系。 ••
增加“型式和尺寸”的概述（4.1），明确锯片铣刀分为细齿、中齿和粗齿三类，并补充齿数确定方法。 2.2.
技术内容升级： ••
修改尺寸符号和标记示例，增加标记内容（如直径、厚度、齿类型），提升可操作性。 ••
表面粗糙度表述从Rz改为Ra，与国际惯例对齐。 ••
增加检测方法章节（第6章），引用JB/T 10231.13作为规范依据，删除了2012版附录B的冗余内容。 ••
新增粗齿锯片铣刀的尺寸规范（见表3），适应高负荷加工需求。 3.3.
适应性优化： ••
增加键槽规定：当外径d₂≥110mm且厚度e≥3mm时，内孔需制出键槽（依据GB/T 6132）。 ••
引入可选尺寸（表1-3中括号内尺寸），兼顾特殊工况需求。
三、标准核心内容详解
1. 型式和尺寸（第4章）
••
细齿：适用于精加工，齿数多、容屑空间小。 ••
中齿：通用型，齿数为细齿的0.5倍。 ••
粗齿：适用于高效率粗加工，齿数少、容屑空间大。
••
表1：细齿锯片铣刀尺寸与齿数 ••
表2：中齿锯片铣刀尺寸与齿数 ••
表3：粗齿锯片铣刀尺寸与齿数
••
直径d₂≥80mm且厚度e<3mm时，允许不做支承台（d₃）。 ••
括号内尺寸为非首选尺寸，使用时需在标记中注明。
2. 标记规则（4.4）
名称 直径d₂×厚度e GB/T 6120-2025
••
粗齿锯片铣刀： 粗齿锯片铣刀 125×6 GB/T 6120-2025••
中齿锯片铣刀： 中齿锯片铣刀 125×6 GB/T 6120-2025
3. 技术要求（第5章）
••
位置公差（表4）：规定径向和端面圆跳动值，确保切削精度。例如，外径20-32mm时，径向圆跳动≤0.04mm。 ••
材料与硬度：必须使用W6Mo5Cr4V2或同级高速钢，硬度根据厚度分级（e≤1mm时62-65HRC；e>1mm时63-66HRC）。 ••
表面质量：切削刃需无崩刃、烧伤，表面粗糙度符合Ra值要求（如前面和后面Ra≤0.8μm）。
4. 检测与标志（第6-7章）
••
检测方法依据JB/T 10231.13，涵盖尺寸、硬度及外观检查。 ••
标志需包含商标、规格、齿数等；包装要求防锈处理，确保运输安全。
四、附录关键内容解读
附录A：齿数确定方法（资料性）
五、应用意义与总结
••
合规性：2026年5月1日后需全面执行新标准。 ••
选型优化：利用附录A的齿数确定方法，匹配加工场景（如精加工选细齿）。 ••
质量控制：严格遵循公差和硬度要求，避免质量风险。
